Техника безопасности при ремонте автомобиля в картинках

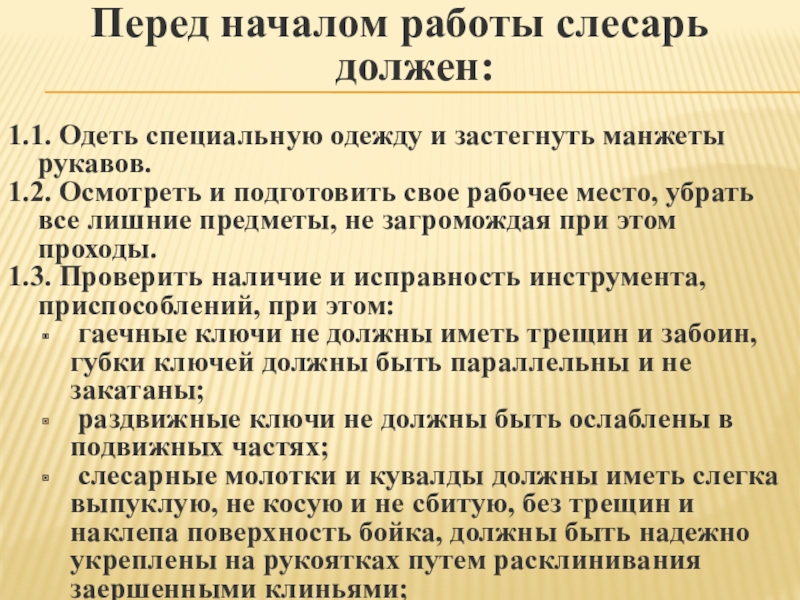

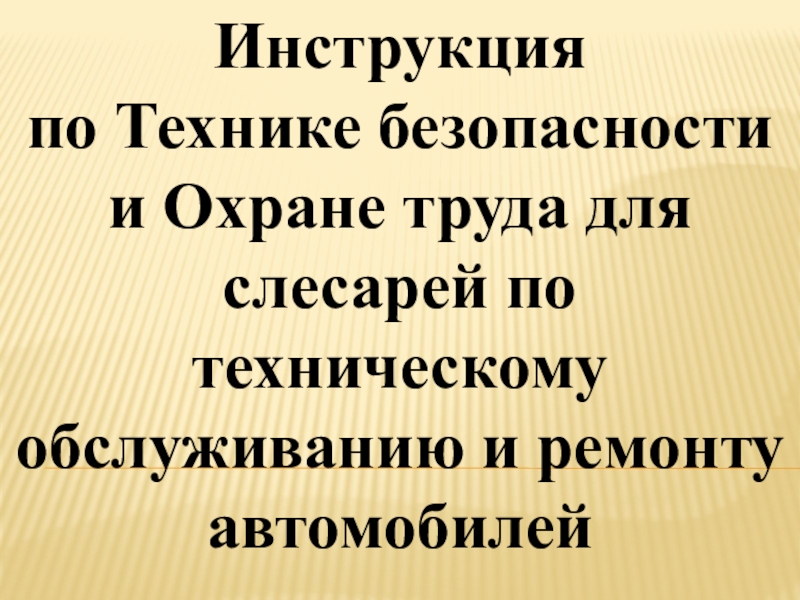

Слайд 1Инструкция по Технике безопасности и Охране труда для слесарей по техническому

обслуживанию и ремонту автомобилей

Одеть специальную одежду и застегнуть манжеты

рукавов.1.2. Осмотреть и подготовить свое рабочее место, убрать все лишние предметы, не загромождая при этом проходы.1.3. Проверить наличие и исправность инструмента, приспособлений, при этом: гаечные ключи не должны иметь трещин и забоин, губки ключей должны быть параллельны и не закатаны; раздвижные ключи не должны быть ослаблены в подвижных частях; слесарные молотки и кувалды должны иметь слегка выпуклую, не косую и не сбитую, без трещин и наклепа поверхность бойка, должны быть надежно укреплены на рукоятках путем расклинивания заершенными клиньями;

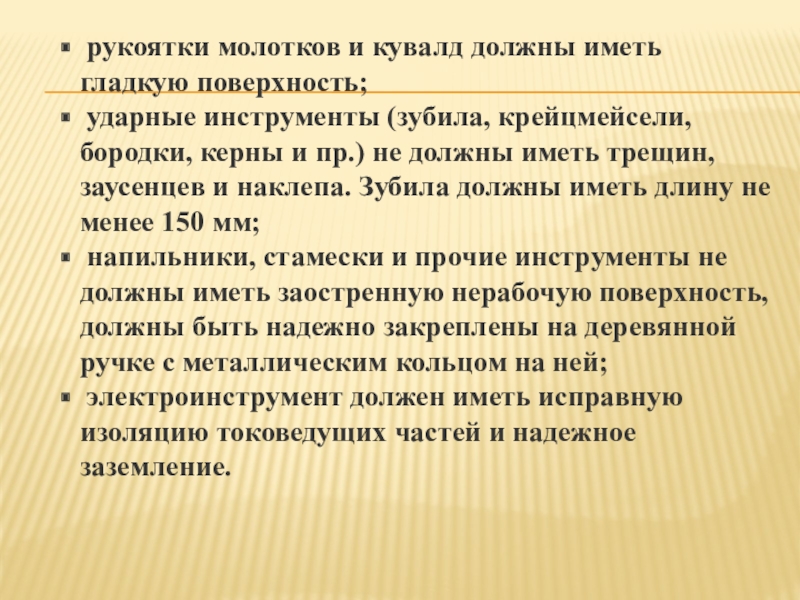

Слайд 3 рукоятки молотков и кувалд должны иметь гладкую поверхность; ударные инструменты

(зубила, крейцмейсели, бородки, керны и пр.) не должны иметь трещин, заусенцев и наклепа. Зубила должны иметь длину не менее 150 мм; напильники, стамески и прочие инструменты не должны иметь заостренную нерабочую поверхность, должны быть надежно закреплены на деревянной ручке с металлическим кольцом на ней; электроинструмент должен иметь исправную изоляцию токоведущих частей и надежное заземление.

Слайд 41. Проверить состояние пола на рабочем месте. Пол должен быть сухим

и чистым. Если пол мокрый или скользкий, потребовать, чтобы его вытерли или посыпали опилками, или сделать это самому.

1.5. Перед использованием переносного светильника проверить, есть ли на лампе защитная сетка, исправны ли шнур и изоляционная резиновая трубка. Переносные светильники должны включаться в электросеть с напряжением не выше 42 В.

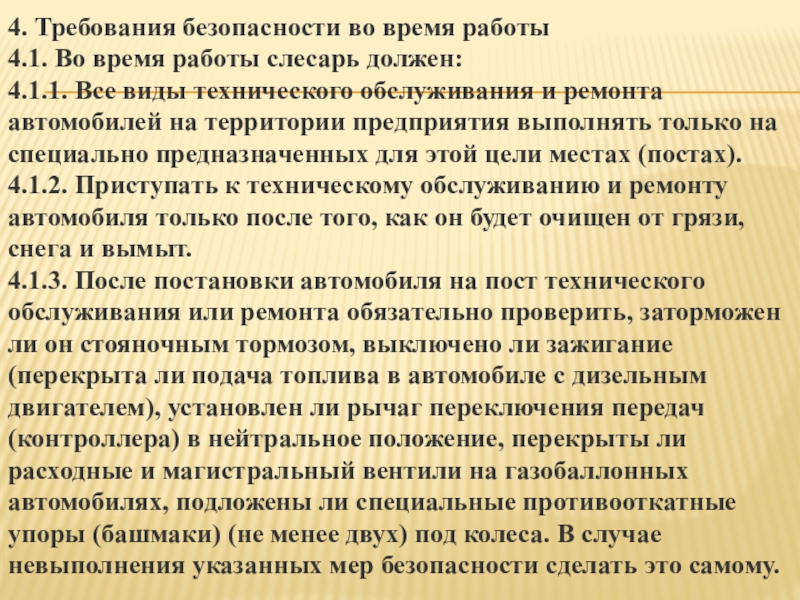

Слайд 54. Требования безопасности во время работы4. Во время работы слесарь должен

Все виды технического обслуживания и ремонта автомобилей на территории предприятия выполнять только на специально предназначенных для этой цели местах (постах).4.1.2. Приступать к техническому обслуживанию и ремонту автомобиля только после того, как он будет очищен от грязи, снега и вымыт.4.1.3. После постановки автомобиля на пост технического обслуживания или ремонта обязательно проверить, заторможен ли он стояночным тормозом, выключено ли зажигание (перекрыта ли подача топлива в автомобиле с дизельным двигателем), установлен ли рычаг переключения передач (контроллера) в нейтральное положение, перекрыты ли расходные и магистральный вентили на газобаллонных автомобилях, подложены ли специальные противооткатные упоры (башмаки) (не менее двух) под колеса. В случае невыполнения указанных мер безопасности сделать это самому.

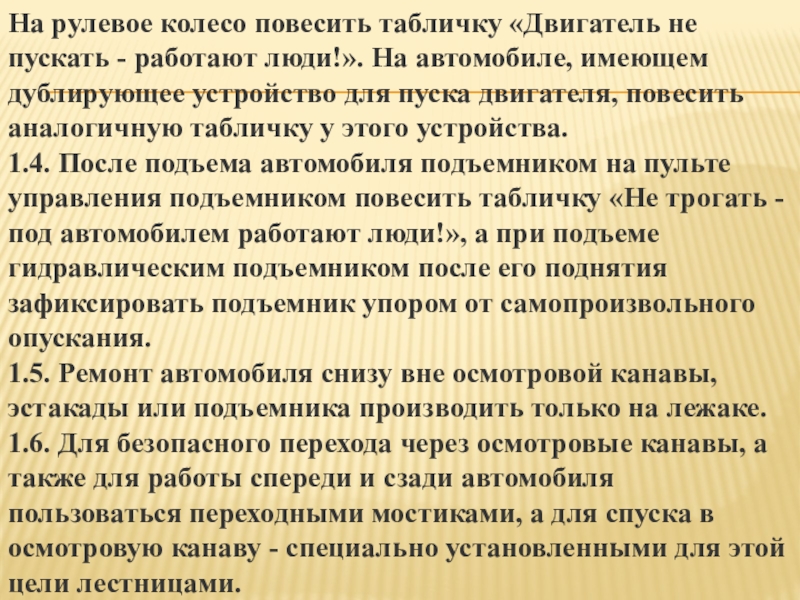

Слайд 6На рулевое колесо повесить табличку «Двигатель не пускать — работают люди!».

На автомобиле, имеющем дублирующее устройство для пуска двигателя, повесить аналогичную табличку у этого устройства.1.4. После подъема автомобиля подъемником на пульте управления подъемником повесить табличку «Не трогать — под автомобилем работают люди!», а при подъеме гидравлическим подъемником после его поднятия зафиксировать подъемник упором от самопроизвольного опускания.1.5. Ремонт автомобиля снизу вне осмотровой канавы, эстакады или подъемника производить только на лежаке.1.6. Для безопасного перехода через осмотровые канавы, а также для работы спереди и сзади автомобиля пользоваться переходными мостиками, а для спуска в осмотровую канаву — специально установленными для этой цели лестницами.

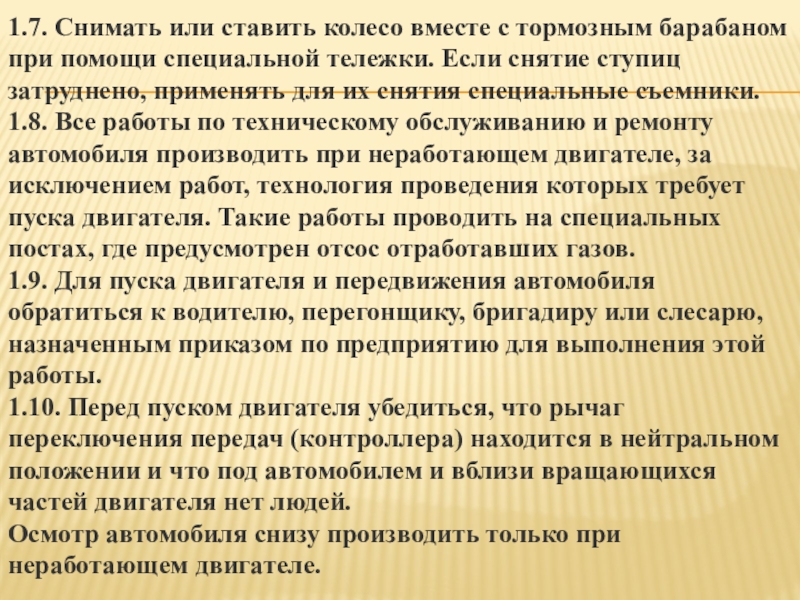

Слайд 71. Снимать или ставить колесо вместе с тормозным барабаном при помощи

специальной тележки. Если снятие ступиц затруднено, применять для их снятия специальные съемники.1.8. Все работы по техническому обслуживанию и ремонту автомобиля производить при неработающем двигателе, за исключением работ, технология проведения которых требует пуска двигателя. Такие работы проводить на специальных постах, где предусмотрен отсос отработавших газов.1.9. Для пуска двигателя и передвижения автомобиля обратиться к водителю, перегонщику, бригадиру или слесарю, назначенным приказом по предприятию для выполнения этой работы.1.10. Перед пуском двигателя убедиться, что рычаг переключения передач (контроллера) находится в нейтральном положении и что под автомобилем и вблизи вращающихся частей двигателя нет людей.Осмотр автомобиля снизу производить только при неработающем двигателе.

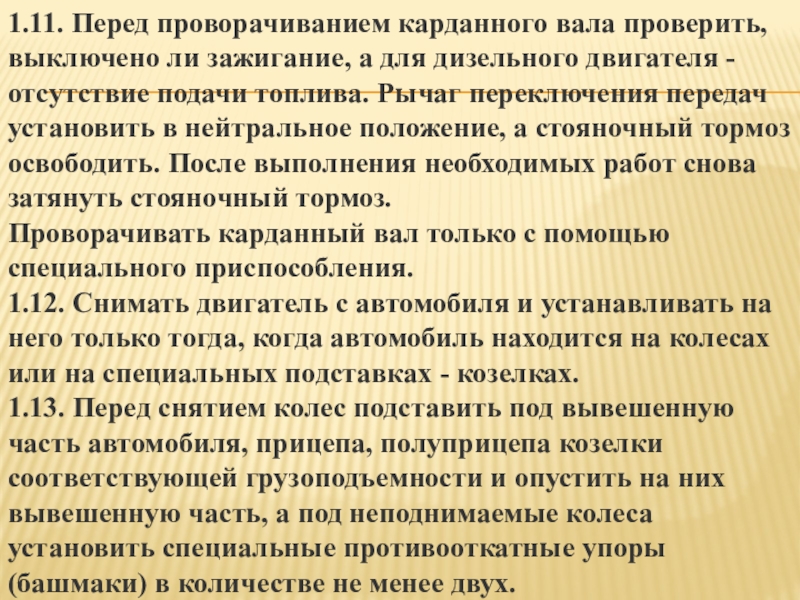

Слайд 81. Перед проворачиванием карданного вала проверить, выключено ли зажигание, а для

дизельного двигателя — отсутствие подачи топлива. Рычаг переключения передач установить в нейтральное положение, а стояночный тормоз освободить. После выполнения необходимых работ снова затянуть стояночный тормоз.Проворачивать карданный вал только с помощью специального приспособления.1.12. Снимать двигатель с автомобиля и устанавливать на него только тогда, когда автомобиль находится на колесах или на специальных подставках — козелках.1.13. Перед снятием колес подставить под вывешенную часть автомобиля, прицепа, полуприцепа козелки соответствующей грузоподъемности и опустить на них вывешенную часть, а под неподнимаемые колеса установить специальные противооткатные упоры (башмаки) в количестве не менее двух.

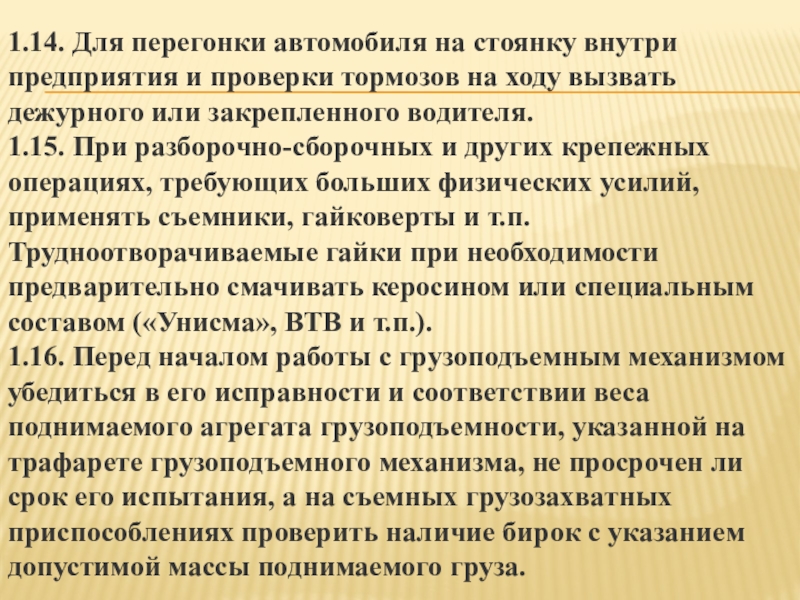

Слайд 91. Для перегонки автомобиля на стоянку внутри предприятия и проверки тормозов

на ходу вызвать дежурного или закрепленного водителя.1.15. При разборочно-сборочных и других крепежных операциях, требующих больших физических усилий, применять съемники, гайковерты и т.п. Трудноотворачиваемые гайки при необходимости предварительно смачивать керосином или специальным составом («Унисма», ВТВ и т.п.).1.16. Перед началом работы с грузоподъемным механизмом убедиться в его исправности и соответствии веса поднимаемого агрегата грузоподъемности, указанной на трафарете грузоподъемного механизма, не просрочен ли срок его испытания, а на съемных грузозахватных приспособлениях проверить наличие бирок с указанием допустимой массы поднимаемого груза.

Читайте также:  Ремонт бытовой техники в калининграде адреса и телефоны

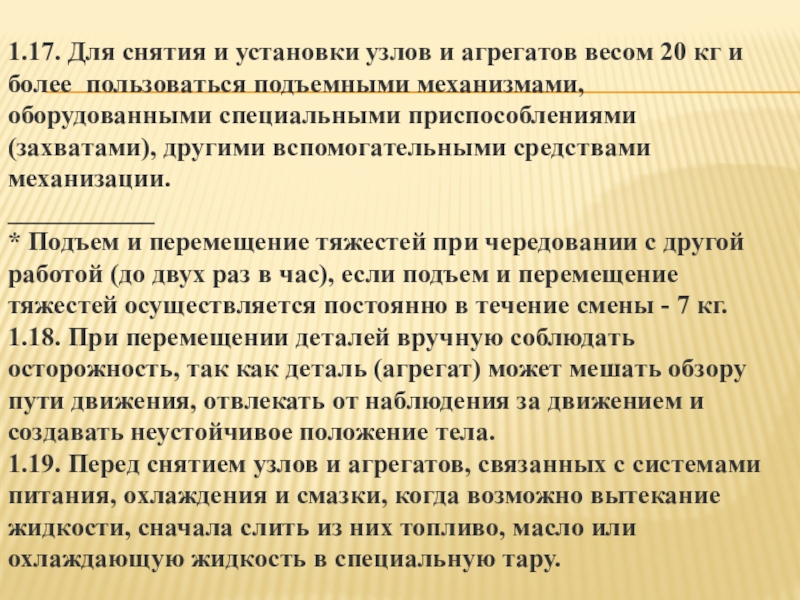

Слайд 101. Для снятия и установки узлов и агрегатов весом 20 кг

и более пользоваться подъемными механизмами, оборудованными специальными приспособлениями (захватами), другими вспомогательными средствами механизации.___________* Подъем и перемещение тяжестей при чередовании с другой работой (до двух раз в час), если подъем и перемещение тяжестей осуществляется постоянно в течение смены — 7 кг.1.18. При перемещении деталей вручную соблюдать осторожность, так как деталь (агрегат) может мешать обзору пути движения, отвлекать от наблюдения за движением и создавать неустойчивое положение тела.1.19. Перед снятием узлов и агрегатов, связанных с системами питания, охлаждения и смазки, когда возможно вытекание жидкости, сначала слить из них топливо, масло или охлаждающую жидкость в специальную тару.

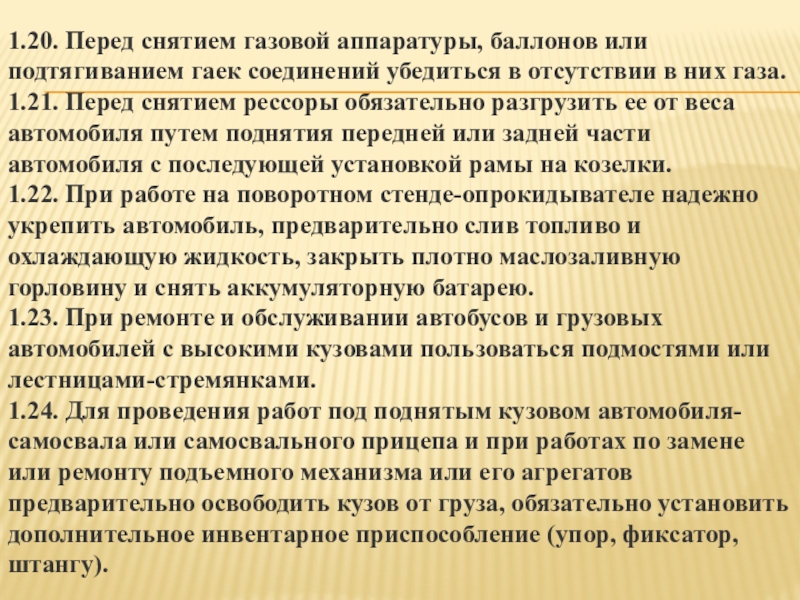

Слайд 111. Перед снятием газовой аппаратуры, баллонов или подтягиванием гаек соединений убедиться

в отсутствии в них газа.1.21. Перед снятием рессоры обязательно разгрузить ее от веса автомобиля путем поднятия передней или задней части автомобиля с последующей установкой рамы на козелки.1.22. При работе на поворотном стенде-опрокидывателе надежно укрепить автомобиль, предварительно слив топливо и охлаждающую жидкость, закрыть плотно маслозаливную горловину и снять аккумуляторную батарею.1.23. При ремонте и обслуживании автобусов и грузовых автомобилей с высокими кузовами пользоваться подмостями или лестницами-стремянками.1.24. Для проведения работ под поднятым кузовом автомобиля-самосвала или самосвального прицепа и при работах по замене или ремонту подъемного механизма или его агрегатов предварительно освободить кузов от груза, обязательно установить дополнительное инвентарное приспособление (упор, фиксатор, штангу).

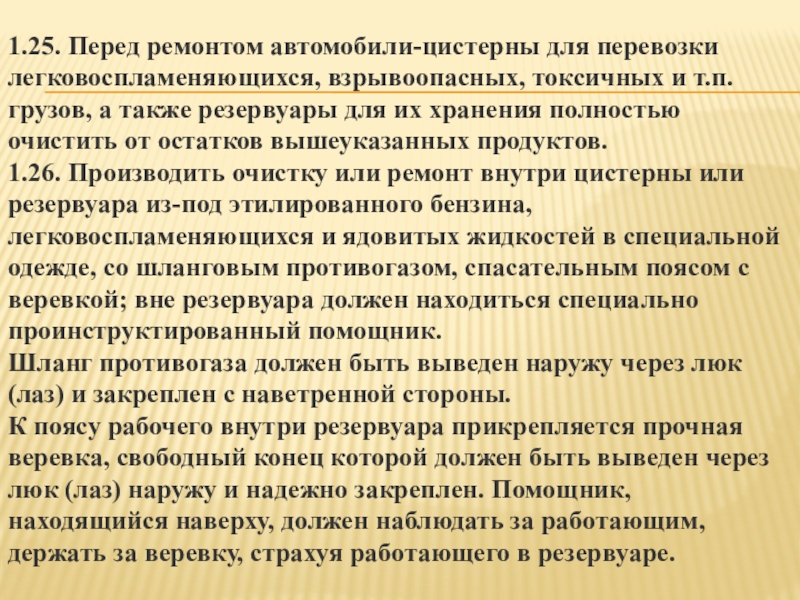

Слайд 121. Перед ремонтом автомобили-цистерны для перевозки легковоспламеняющихся, взрывоопасных, токсичных и т.

грузов, а также резервуары для их хранения полностью очистить от остатков вышеуказанных продуктов.1.26. Производить очистку или ремонт внутри цистерны или резервуара из-под этилированного бензина, легковоспламеняющихся и ядовитых жидкостей в специальной одежде, со шланговым противогазом, спасательным поясом с веревкой; вне резервуара должен находиться специально проинструктированный помощник.Шланг противогаза должен быть выведен наружу через люк (лаз) и закреплен с наветренной стороны.К поясу рабочего внутри резервуара прикрепляется прочная веревка, свободный конец которой должен быть выведен через люк (лаз) наружу и надежно закреплен. Помощник, находящийся наверху, должен наблюдать за работающим, держать за веревку, страхуя работающего в резервуаре.

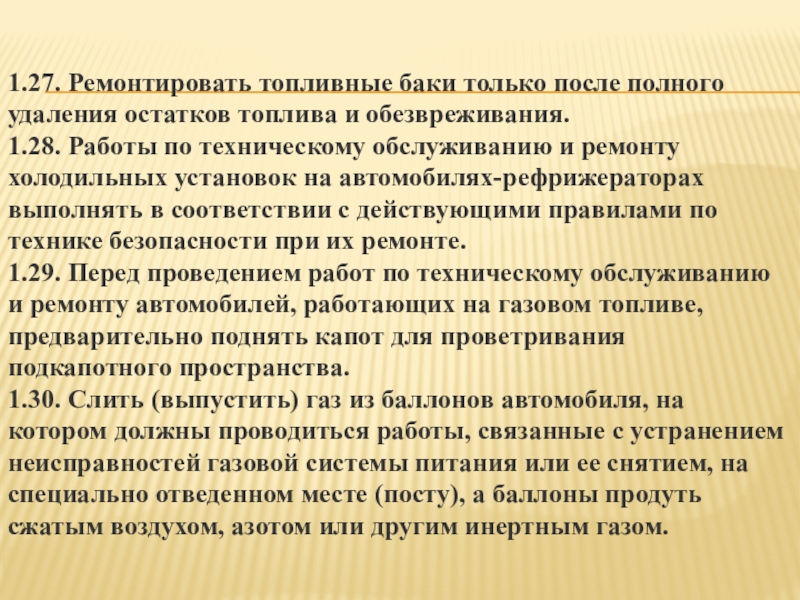

Слайд 131. Ремонтировать топливные баки только после полного удаления остатков топлива и

обезвреживания.1.28. Работы по техническому обслуживанию и ремонту холодильных установок на автомобилях-рефрижераторах выполнять в соответствии с действующими правилами по технике безопасности при их ремонте.1.29. Перед проведением работ по техническому обслуживанию и ремонту автомобилей, работающих на газовом топливе, предварительно поднять капот для проветривания подкапотного пространства.1.30. Слить (выпустить) газ из баллонов автомобиля, на котором должны проводиться работы, связанные с устранением неисправностей газовой системы питания или ее снятием, на специально отведенном месте (посту), а баллоны продуть сжатым воздухом, азотом или другим инертным газом.

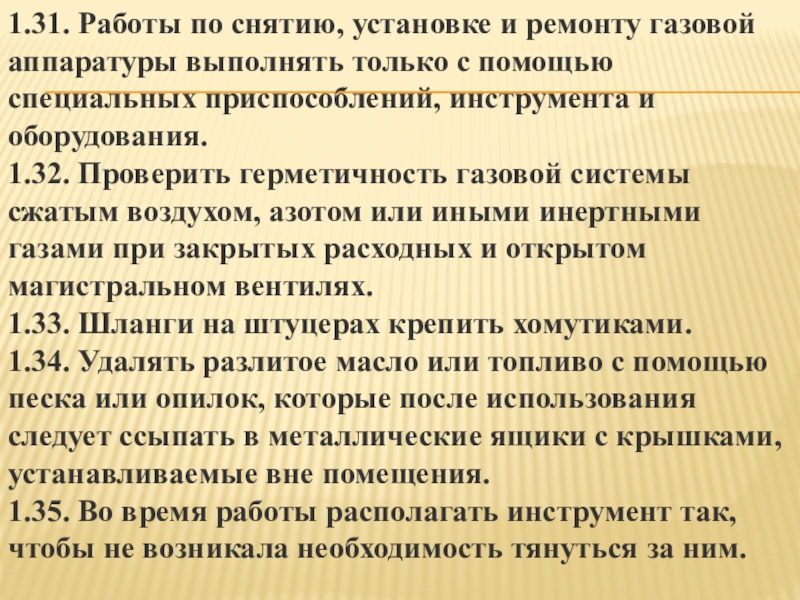

Слайд 141. Работы по снятию, установке и ремонту газовой аппаратуры выполнять только

с помощью специальных приспособлений, инструмента и оборудования.1.32. Проверить герметичность газовой системы сжатым воздухом, азотом или иными инертными газами при закрытых расходных и открытом магистральном вентилях.1.33. Шланги на штуцерах крепить хомутиками.1.34. Удалять разлитое масло или топливо с помощью песка или опилок, которые после использования следует ссыпать в металлические ящики с крышками, устанавливаемые вне помещения.1.35. Во время работы располагать инструмент так, чтобы не возникала необходимость тянуться за ним.

Слайд 151. Правильно подбирать размер гаечного ключа, преимущественно пользоваться накидными и торцевыми

ключами, а в труднодоступных местах — ключами с трещотками или с шарнирной головкой.1.37. Правильно накладывать ключ на гайку, не поджимать гайку рывком.1.38. При работе зубилом или другим рубящим инструментом пользоваться защитными очками для предохранения глаз от поражения металлическими частицами, а также надевать на зубило защитную шайбу для защиты рук.1.39. Выпрессовывать туго сидящие пальцы и втулки только с помощью специальных приспособлений. 1.40. Снятые с автомобиля узлы и агрегаты складывать на специальные устойчивые подставки, а длинные детали класть только горизонтально.

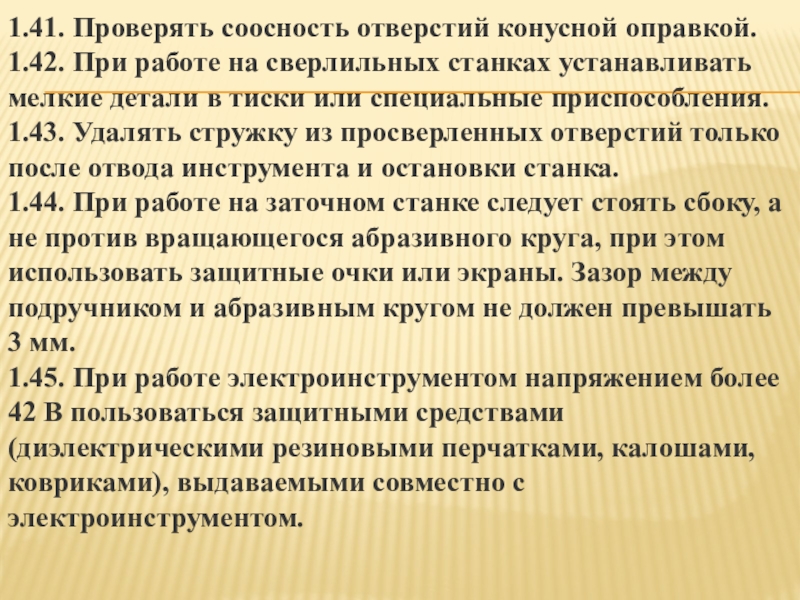

Слайд 161. Проверять соосность отверстий конусной оправкой. При работе на сверлильных станках

устанавливать мелкие детали в тиски или специальные приспособления.1.43. Удалять стружку из просверленных отверстий только после отвода инструмента и остановки станка.1.44. При работе на заточном станке следует стоять сбоку, а не против вращающегося абразивного круга, при этом использовать защитные очки или экраны. Зазор между подручником и абразивным кругом не должен превышать 3 мм.1.45. При работе электроинструментом напряжением более 42 В пользоваться защитными средствами (диэлектрическими резиновыми перчатками, калошами, ковриками), выдаваемыми совместно с электроинструментом.

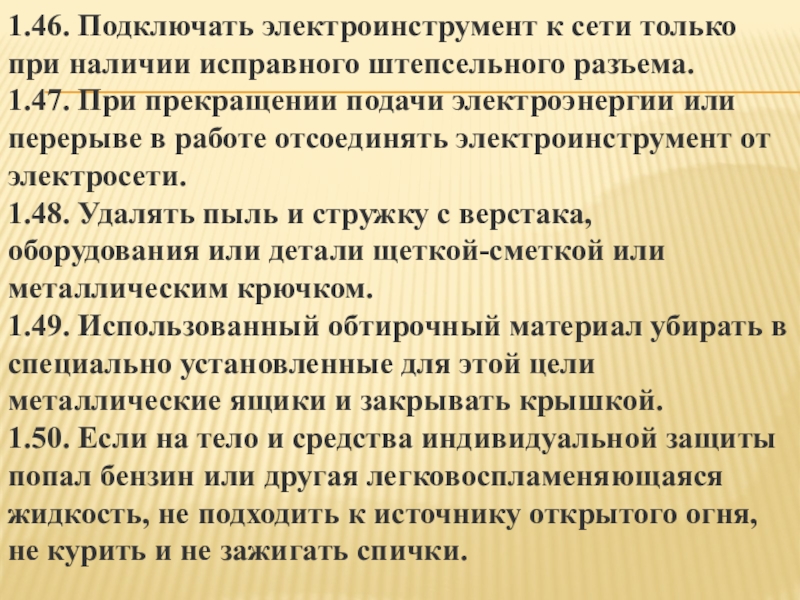

Слайд 171. Подключать электроинструмент к сети только при наличии исправного штепсельного разъема.

При прекращении подачи электроэнергии или перерыве в работе отсоединять электроинструмент от электросети.1.48. Удалять пыль и стружку с верстака, оборудования или детали щеткой-сметкой или металлическим крючком.1.49. Использованный обтирочный материал убирать в специально установленные для этой цели металлические ящики и закрывать крышкой.1.50. Если на тело и средства индивидуальной защиты попал бензин или другая легковоспламеняющаяся жидкость, не подходить к источнику открытого огня, не курить и не зажигать спички.

Читайте также:  Что такое средний ремонт авиационной техники

Слайд 181. При работе с этилированным бензином или деталями двигателя, работающего на

этилированном бензине, соблюдать следующие требования:обезвредить детали керосином;немедленно удалять пролитый бензин, а это место обезвреживать раствором хлорной извести;перелить этилированный бензин с помощью специального приспособления.1.52. Перемещать вывешенные на подъемно-транспортных механизмах агрегаты с помощью крюков и расчалок.
